麵包板及電源模組的使用

初學電子工作者最好的工具非麵包板莫屬了!不過第一次接觸的同學可能會十分好奇,這究竟是什麼神秘的東西,現在就讓我們來看看。

第一次接觸電子工作的同學們一定會對於麵包板的使用感到好奇,一眼看去一大堆插孔的白色物體,居然可以讓那麼多電子零件放在上面,然後整個電路就可以開始工作了。先來看看傳統的麵包板長什麼樣子:

這是一塊標準的小型麵包板,上面許多的孔洞不用說,當然是要給電子零件插上去用的,但是那麼多的孔究竟有什麼秘密呢?答案就在背面。把麵包板的背膠撕下之後,就可以看出各個孔之間連接的方式了:

同學們自己不要撕開這個背膠喔!

由上圖就可以看出來,上下各兩排我們把它稱為電源匯流排,它們是橫向相連的,而中間的所有的孔則是五個五個一組做直向的相連。也就是如同麵包板正面所顯示的,第1排的abcde這五個點是連在一起的,而fghij也是連在一起的,但是abcde和fghij彼此之間並不導通。

通常,模組會以如下所示的型式來插置在板子上:

電子零件的話,以下是標準的插置方式:

如果此板需要額外電源的話,會以如下方式來放置:

在上圖中,我們放置了一個麵包板專用的外部電源模組,它提供了上下兩個電源匯流排的工作電壓,到時候如果我們的主板需要額外的電源時,只要從匯流排中的任一點直接以杜邦線取出即可。

上方右側的開發板是NodeMCU

雖然在麵包板上的匯流排標示了電源的正負極,但是實際供應的極性還是要以電源模組所提供的標示為主,此點非常重要,不小心的話要導致電子零件損壞。

除了上述標準型的麵包板之外,也有比較大尺寸的可以選用:

此種麵包板在使用的時候要留意,兩邊的電源匯流排不一定有相連,如果沒有的話,要自行使用導線另外進行連接。

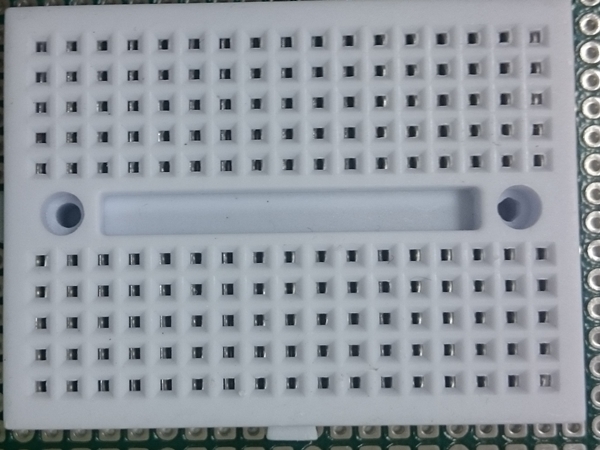

還有比較小的可以選用:

所以,以micro:bit為例,加上電源模組以及擴充接頭的樣子如下:
